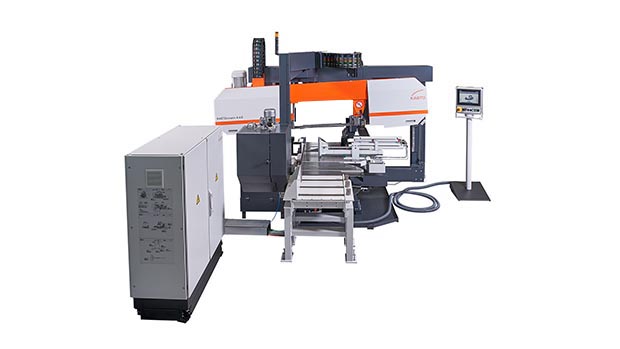

KASTOmiwin U 4.6
| Sägeart: | Bandsägen |
|---|---|
| Schnittrichtung: | Gerad- und Gehrungsschnitt |
| Automatisierung: | Halbautomatisch |
| Materialart: | Baustähle, Rostfreie Stähle, Werkzeugstähle |
| Materialbreite: | 460 mm |
| Materialhöhe: | 360 mm |

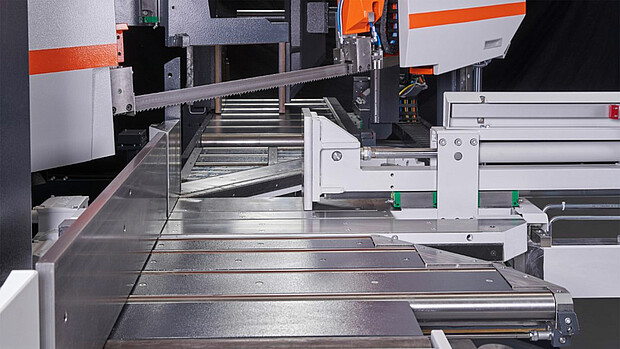

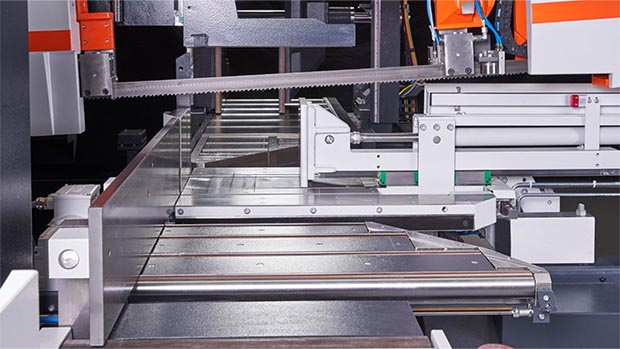

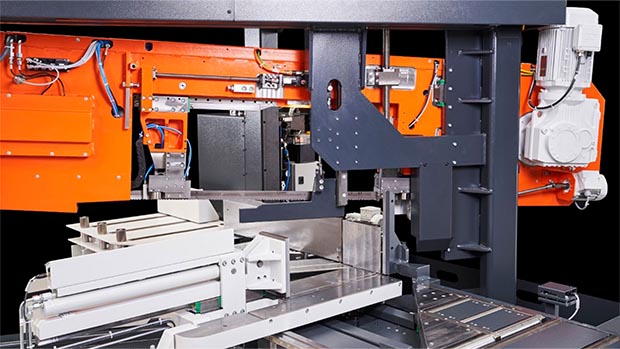

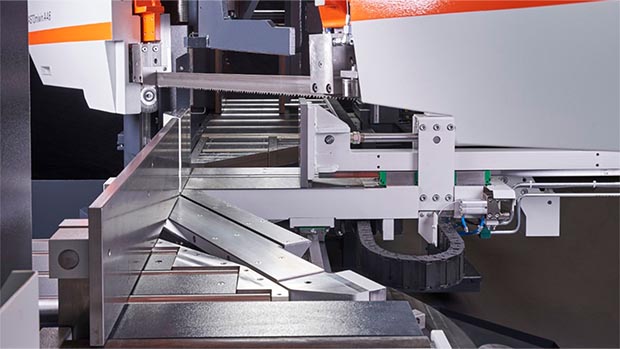

Diese zweisäulengeführte Bandsägemaschine für Abläng- und Gehrungsaufgaben (-45° / +60°) zeichnet sich aus durch eine frequenzgeregelte, stufenlos ein-stellbare Bandgeschwindigkeit (12-150 m/min), einer mitschwenkenden Schnittleiste als Materialauflage, einem elektromotorischen Sägevorschub sowie einer hydraulischen Materialspannung. Wahlweise kann die Säge mit einem 34er oder 41er Sägeband bestellt werden. Die serienmäßige ProControl Steuerung bietet optimale Maschinenbedienung.
Alle Vorteile auf einen Blick:
- Kein Verschleiß der Materialauflage durch mitschwenkende Schnittleisten
- Geringe Gratbildung
- Exakte parallele Materialspannung durch verfahrbaren Tisch
- Optimierte Schnittzeiten durch KASTOrespond
- Konstanter Sägevorschub mittels Kugelgewindespindel
- Elektrisch angetriebene Späneräumbürste
- Geringe Verdrehbelastung des Sägebandes für hohe Standzeiten
- Automatische elektrische Bandarmverstellung
- Genaue Gehrungspositionierung
Downloads
Technische Daten
| Schnittbereich 90° rund | 360 mm |
| Schnittbereich 90° flach (B x H) | 460 x 360 mm |
| Schnittbereich 90° vierkant | 360 x 360 mm |
| Schnittbereich +/-45° rund | 360 mm |
| Schnittbereich +/-45° flach (B x H) | 340 x 340 mm |
| Schnittbereich +/-45° vierkant | 340 x 340 mm |
| Schnittbereich +60° rund | 250 mm |
| Schnittbereich +60° flach (B x H) | 240 x 340 mm |
| Schnittbereich +60° vierkant | 240 x 240 mm |
| Kürzeste Reststücklänge Einzelschnitt | 30 mm |
| Kürzeste Abschnittlänge | 20 mm |
| Kleinster zu sägender Durchmesser Rundmaterial | 30 mm |
| Kleinste zu sägende Abmessung Flachmaterial (B x H) | 30 x 20 mm |
| Maximales Stabgewicht | 400 kg/m |
Bei geometrisch einwandfreiem Material ist eine Abschnittlängengenauigkeit bei Einzelstäben, Abschnittlängen über 6 mm und bei Gehrungsschnitten nach ISO 2768-1 Genauigkeitsgrad mittel erreichbar. Im Übrigen ist Genauigkeitsgrad fein erreichbar.
| Länge | 2200 mm |
| Breite | 2920 mm |
| Höhe, Maschinenoberteil in Höchststellung | 1950 mm |
| Materialauflagehöhe | 700 mm |
| Gesamtgewicht | 2800 kg |
| Gesamt-Anschlusswert | 6 kW |
| Sägemotor, Leistung | 4 kW |
| Schnittgeschwindigkeit | 12 - 150 m/min |
| Sägebandabmessungen | 6.190 x 41 x 1,3 mm |
| wahlweise | 6.190 x 34 x 1,1 mm |
| Sägebandspannung | hydraulisch |
| Sägebandreinigung | angetriebene, leicht auswechselbare Bürste |
| Sägebandführungen | Hartmetall, auswechselbar |
