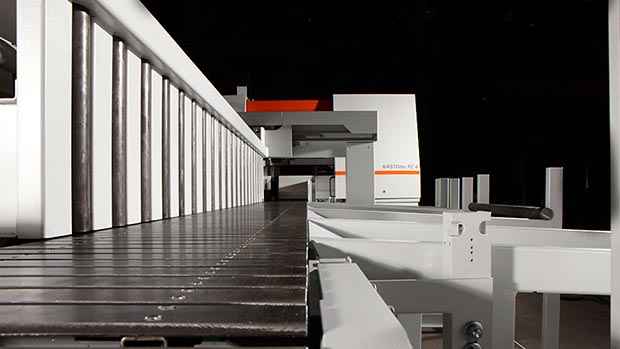

KASTOtec FC 5
| Sägeart: | Bandsägen |
|---|---|
| Schnittrichtung: | Geradschnitt |
| Automatisierung: | Automatisch |
| Materialart: | Baustähle, Rostfreie Stähle, Werkzeugstähle, Stähle für besonderen Einsatz |
| Materialbreite: | 530 mm |
| Materialhöhe: | 530 mm |
Vollhydraulischer Hochleistungsbandsägeautomat in schwerer Bauart mit horizontal parallel verfahrendem Sägeband, zum Trennen von Rund-, Vierkant-, Flachmaterial sowie Rohren und Profilen in allen Qualitäten, speziell für Werkzeugstähle sowie schwer zerspanbare Werkstoffe wie Titan, Hastelloy, Inconel usw.
- Sägebandführung über hydraulisch vorgespannte Hartmetallgleitführungen
- Elektronische Überwachung der hydraulischen Sägebandspannung
- Stufenlos regelbare Schnittgeschwindigkeit, zentral einstellbar
- Vollautomatische, schnelle Höheneinstellung der Sägeeinheit über Lichttaster
- Hydraulische Horizontalspannstöcke, serienmäßig mit Freihubeinrichtung
Downloads
Technische Daten
| Schnittbereich rund | 530 mm |
| Schnittbereich vierkant (H x B) | 530 x 530 mm |
| Schnittbereich flach (H x B) | 530 x 530 mm |
| Spannbereich | 0 – 630 mm |
| Kleinste zu sägende Abmessung | 10 x 10 mm |
| Kleinste zu sägende Abmessung im Magazinbetrieb mit Stangenwechsel | 20 x 20 mm |
| Kleinste Abschnittlänge | 10 mm |
| Kürzeste Reststücklänge im Automatikbetrieb (nur bei geometrisch einwandfreien Flächen möglich) | 35 mm |
| Kürzeste Reststücklänge im Magazinbetrieb mit Stangenwechsel (nur bei geometrisch einwandfreien Flächen möglich) | 50 mm |
| Kürzeste Reststücklänge im Einzelschnitt | 10 mm |
| Länge Materialvorschublänge 600 mm | 2235 mm |
| Länge Materialvorschublänge 1.500 mm | 3190 mm |
| Länge Materialvorschublänge 3.000 mm | 4870 mm |
| Breite inkl. Späneförderer | 5335 mm |
| Höhe | 2820 mm |
| Materialauflagehöhe | 950 mm |
| Gesamtgewicht Materialvorschublänge 600 mm | 6550 kg |
| Gesamtgewicht Materialvorschublänge 1.500 mm | 7250 kg |
| Gesamtgewicht Materialvorschublänge 3.000 mm | 8150 kg |
| Anschlusswert | 25 kW |

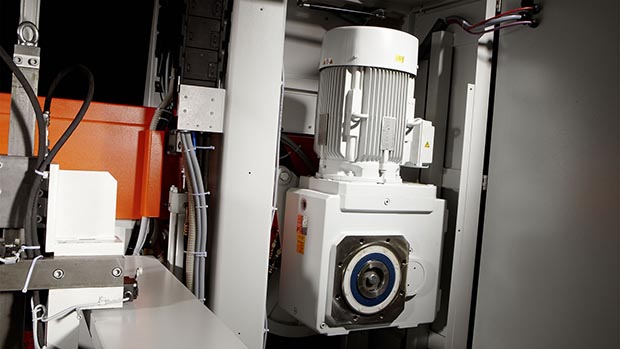

| Antriebsleistung Sägemotor | 15,5 kW |
| Antriebsleistung am Laufrad | 14 kW |
| Schnittgeschwindigkeit stufenlos 50-/60-Hz-Ausführung | 30 - 300 m/min |
| Optionale Schnittgeschwindigkeit | 8 – 80 m/min |
| Sägevorschubgeschwindigkeit | 0,5 – 300 mm/min |
| Automatische Materialvorschublänge einfach | 600 mm |
| Option: Automatische Materialvorschublänge einfach | 1500 mm |
| Option: Automatische Materialvorschublänge einfach | 3000 mm |
| Automatische Materialvorschublänge mehrfach, entsprechend der Ablagemöglichkeit auf der Abschnittseite max. möglich | 9999 mm |
| Sägebandabmessung | 7.675 x 54 x 1,6 mm |
