KASTOmaxcut A 20
| Type de scie: | Scies à ruban |
|---|---|
| Sens de la coupe: | Coupe droite |
| Automatisation: | Automatique |
| Type de matériau: | Aciers de construction, Aciers inoxydables, Aciers à outils, Acier pour utilisation particulière |
| Largeur du matériau: | 2060 mm |
| Hauteur du matériau: | 2060 mm |

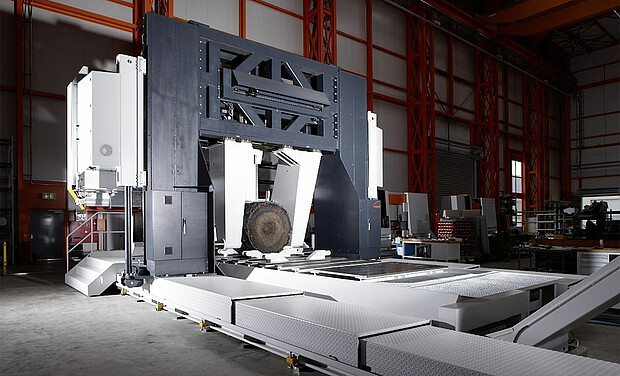

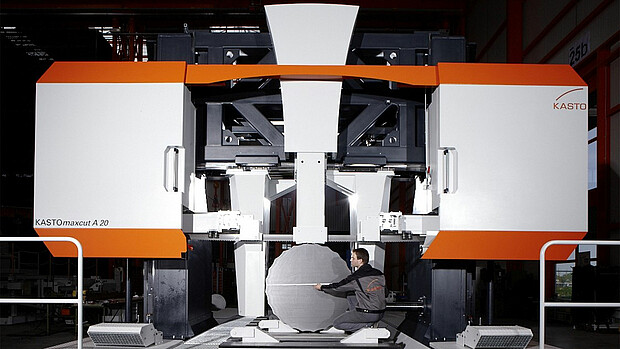

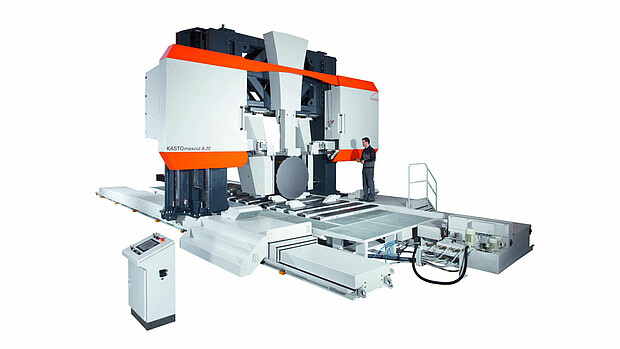

La machine à scier KASTOmaxcut est une machine à ruban de grand rendement en forme de portique conçue pour le tronçonnage de matières de grandes dimensions, brames, coquilles, arbres forgés, pièces forgées au marteau, vilebrequins de bateau, axes de turbine, outils de grande taille dans toutes les nuances, y compris les nuances difficilement usinables (p. ex. titane, hastelloy, inconel).
- Sa construction extrêmement robuste et sa grande rigidité garantissent l’excellente absorption des vibrations et, par conséquent, des temps de coupe courts et un rendement de coupe élevé.
- Étaux horizontaux mobiles par hydraulique ou à l’aide de broches

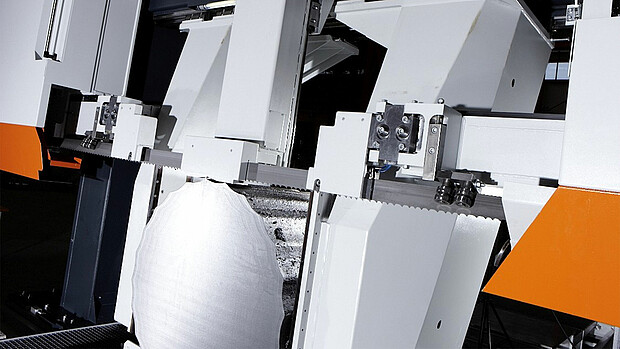

- Cadre de scie s’adaptant automatiquement à la hauteur de la matière par barrières photoélectriques

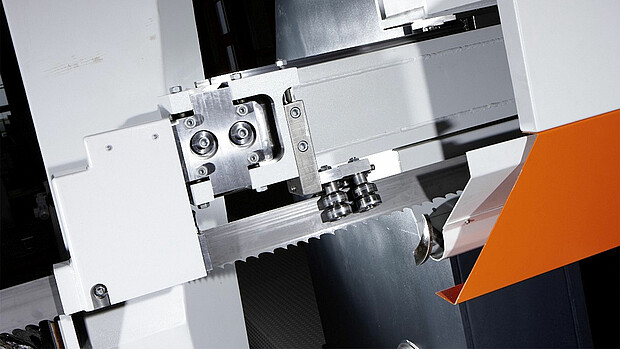

- Guides de glissement du ruban par plaquettes carbure à précontrainte hydraulique
- Contrôle électronique de la tension hydraulique du ruban
Téléchargements
Caractéristiques techniques
| Capacité de coupe rond | 2060 mm |
| Capacité de coupe carré | 2060 x 2060 mm |
| Capacité de coupe plat, hauteur x largeur | 2060 x 2060 mm |
| Capacité de serrage | 500 – 2060 mm |
| Diamètre mini débitable | 500 mm |
| Longueur mini de coupe | 10 mm |
| Chute mini en coupe unitaire | 20 mm |
| Chute mini en cycle automatique | 100 mm |
| Longueur | 9800 mm |
| Largeur | 7620 mm |
| Hauteur (partie supérieure en position haute) | 5495 mm |
| Hauteur du plan de travail | 700 mm |
| Poids total | 50000 kg |
| Dimensions de la table - Longueur | 5100 mm |
| Dimensions de la table - Largeur | 2100 mm |
| Course de déplacement | 4100 mm |
| Charge utile | 140 t |
| Puissance raccordée totale | 40 kW |
| Puissance d’entraînement du moteur | 22 kW |
| Vitesse de coupe réglable en continu version 50/60 Hz | 8 – 80 m/min |
| Dimensions du ruban (prière de déterminer à la commande) | 17.424 x 80 x 1,6 mm |
| Ou Dimensions du ruban (prière de déterminer à la commande) | 17.424 x 100 x 1,6 mm |
| Avance de coupe par vis à billes | réglable en continu |
| Guides-ruban | plaquettes carbure de tungstène, interchangeables orientable d’un côté par 90° (option) |
| Tension du ruban | hydraulique |

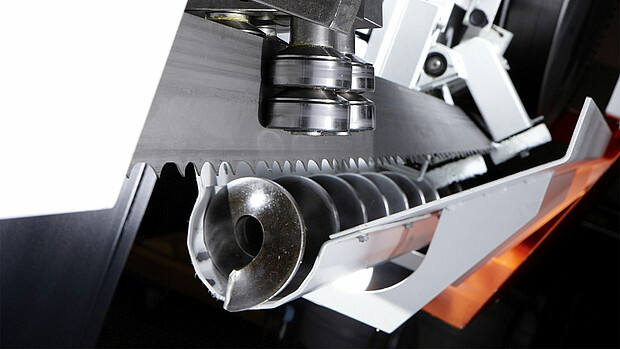

| Nettoyage du ruban | par brosse double à montage/démontage rapide, entraînée par moteur |
