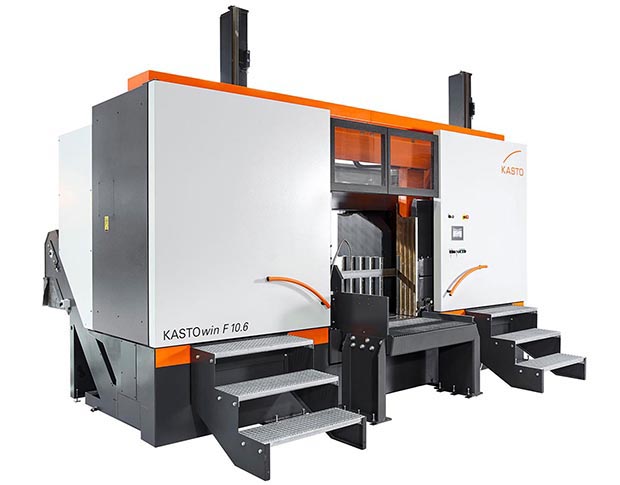

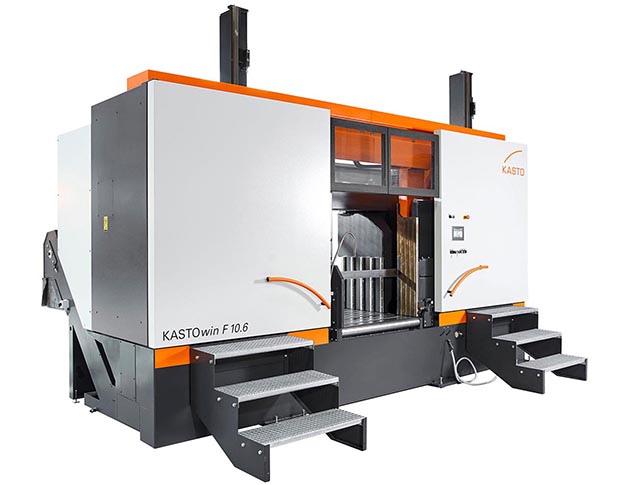

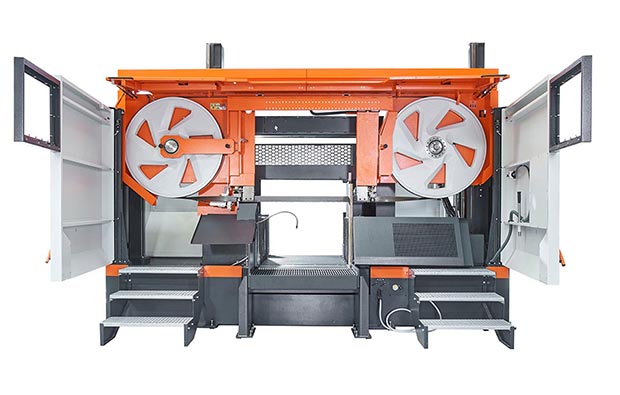

KASTOwin A 10.6
| Type de scie: | Scies à ruban |
|---|---|
| Sens de la coupe: | Coupe droite |
| Automatisation: | Automatique |
| Type de matériau: | Aciers de construction, Aciers inoxydables, Aciers à outils |
| Largeur du matériau: | 1060 mm |
| Hauteur du matériau: | 1060 mm |
Les scies à ruban automatiques de la gamme KASTOwin ont été conçues pour le débit en production et les coupes en séries dans les matériaux pleins, les tubes et les profilés. Ces machines sont construites en Allemagne, dans nos usines d’Achern au nord de la Forêt Noire et de Schalkau dans le Land de Thuringe sur des chaînes de montage ultramodernes.
Une utilisation simple et une manutention bien pensée des matériaux permettent de réduire les temps morts et génèrent ainsi les meilleures conditions pour obtenir une rentabilité optimale.
- Adaptation spécifique à chaque application grâce au concept modulaire

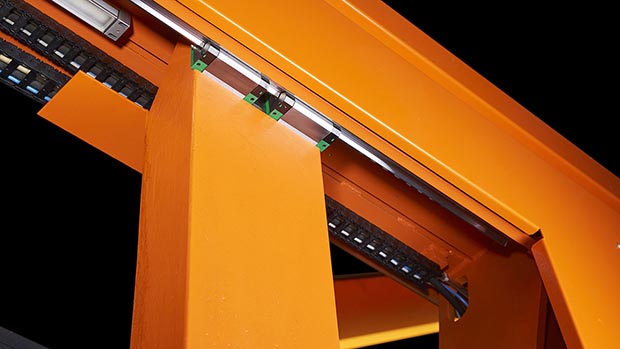

- Déplacement rapide par des entraînements à servomoteur et des dispositifs de vis à billes dans l’avance-barre et le cadre de scie à guidage linéaire
- Réglage automatique du bras guide-ruban
- Programmation simple et rapide par écran tactile en couleurs
- Pilotage intelligent pour une longue durée de vie des rubans
- Amenage en chaîne de cotes pour le débit de sections courtes en séries
Téléchargements
Caractéristiques techniques
| Capacité de coupe 90° rond | 1060 mm |
| Capacité de coupe 90° plat (l x h) | 1.060 x 1.060 mm |
| Plage de serrage | 0 – 1.060 mm |
| Longueur mini de coupe | 10 mm |
| Section mini admissible | 50 x 50 mm |
| Chute mini en cycle automatique (seulement possible pour des barres présentant une surface de bonne qualité géométrique) | 35 mm |
| Chute mini en coupe unitaire | 10 mm |
| Longueur | 2870 mm |
| Largeur | 4933 mm |
| Hauteur | 3555 mm |
| Hauteur du plan de travail | 700 mm |
| Poids | 12600 kg |
| Moteur scie à variateur de fréquence | 7,5 kW |
| Puissance raccordée totale | 15 kW |
| Longueur d’amenage simple | 500 mm |
| Longueur d’amenage multiple | 9999 mm |

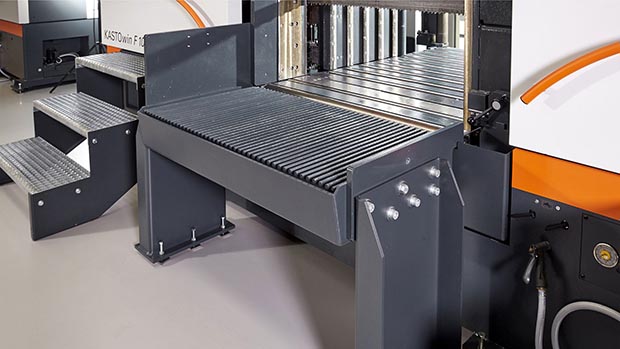

| Table à rouleaux machine, longueur | 1100 mm |
| Rouleaux de transport robustes montés sur roulement à billes | 8 unités |
| Diamètre des rouleaux | 90 mm |
| Entraxes des rouleaux | 135 mm |
| Vitesse de coupe, en continu | 12 - 150 m/min |
| Dimensions du ruban | 10.422 x 80 x 1,6 mm |
| Sur demande | 10.422 x 67 x 1,6 mm |
| Avance de coupe | à réglage électrique par 2 vis à billes |
| Avance matière | par vis à billes |

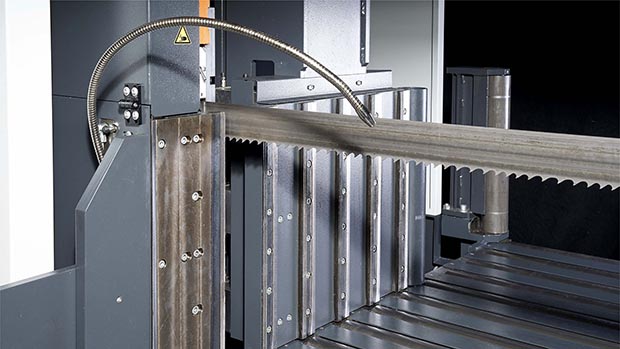

| Serrage matière | hydraulique |

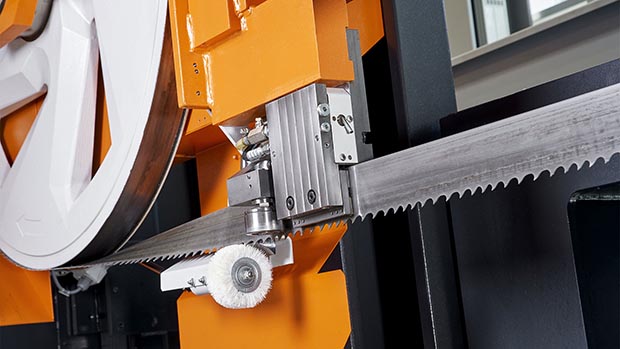

| Nettoyage du ruban | brosse chasse-copeaux auto-réglable, entraînée par moteur électrique |
