KASTOwin F 10.6 avec table
| Type de scie: | Scies à ruban |
|---|---|
| Sens de la coupe: | Coupe droite |
| Automatisation: | Automatique |
| Type de matériau: | Aciers de construction, Aciers inoxydables, Aciers à outils |
| Largeur du matériau: | 1060 mm |
| Hauteur du matériau: | 1060 mm |
Amenée de pièces sécurisée pour pièces lourdes

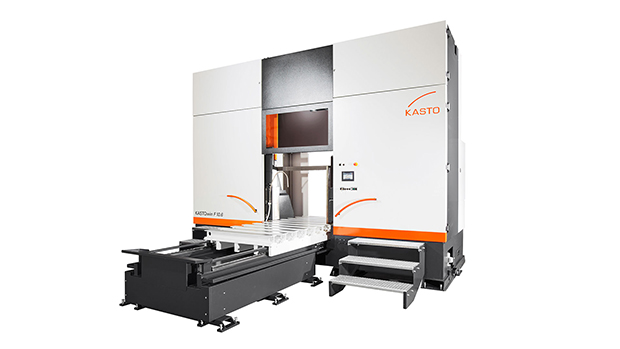

La machine à scier à ruban entièrement automatique KASTOwin F 10.6 est désormais disponible avec une table de support matière mobile. Elle autorise ainsi une amenée et un positionnement simples et sécurisés des produits à scier lourds et encombrants (blocs bruts, grands outils et arbres à épaulements, par exemple).

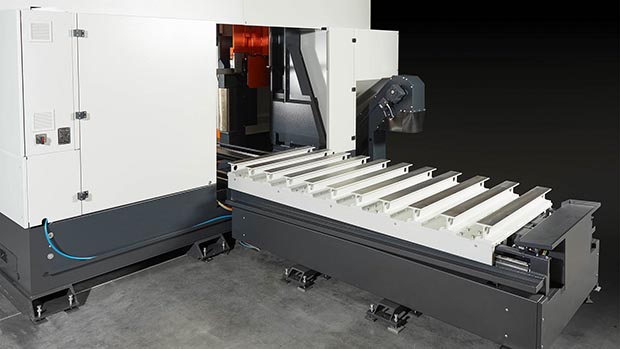

La table de dépose intégrée et traversant dans la machine permet le guidage et l’avance automatique de la matière. L’avance de table s’effectue par un servomoteur et une vis à bille à réglage continu.
Robuste étau horizontal, plateau permanents pour chutes, dépose de prismes, pièces de calage, surfaces d'appuis avec plaques d'usure
- Amenée de pièces sécurisée pour pièces lourdes

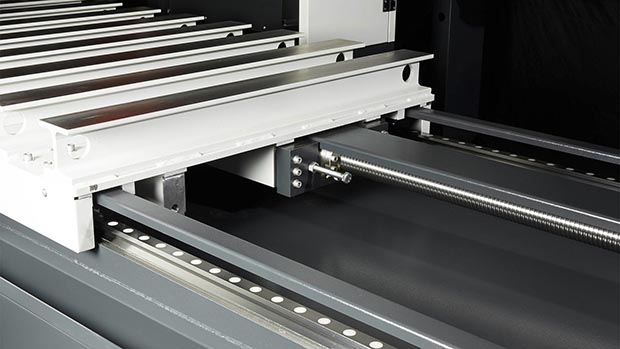

- Guidage longitudinal de la table (2 guides linéaires avec 8 systèmes de recirculation à rouleaux lubrifiés) et diriger avec une vis-mère à billes

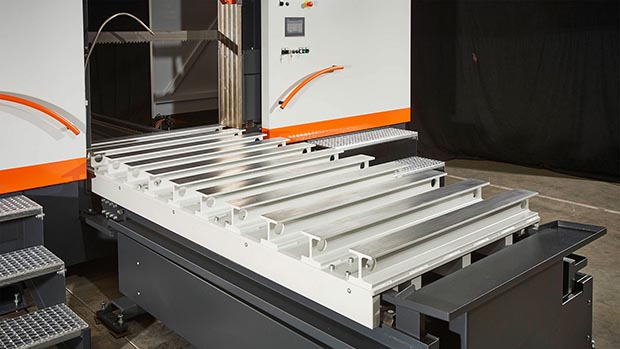

- Une table massive
- Longueur de la table de support : 2.600mm / course 3.700 mm
- La table sort loin de la machine et garantit ainsi l’accessibilité du chargement de la matière
Téléchargements
Caractéristiques techniques
| Capacité de coupe 90° rond | 1060 mm |
| Capacité de coupe 90° plat (l x h) | 1.060 x 1.060 mm |
| Plage de serrage | 0 – 1.060 mm |
| Longueur mini de coupe | 10 mm |
| Section mini admissible | 50 x 50 mm |
| Chute mini en cycle automatique (seulement possible pour des barres présentant une surface de bonne qualité géométrique) | 100 mm |
| Longueur | 8580 mm |
| Largeur | 5210 mm |
| Hauteur | 3590 mm |
| Hauteur du plan de travail | 805 mm |
| Poids | 14250 kg |
| Dimensions de la table - Longueur | 2600 mm |
| Dimensions de la table - Largeur | 1060 mm |
| Course de déplacement | 3500 mm |
| Force portante | 18 t |
| Moteur scie à variateur de fréquence | 7,5 kW |
| Puissance raccordée totale | 15 kW |
| Vitesse de coupe, en continu | 12 - 150 m/min |
| Longueur d’avance automatique, avance simple | 2000 mm |
| Dimensions du ruban | 10.422 x 80 x 1,6 mm |
| Dimensions du ruban Sur demande | 10.422 x 67 x 1,6 mm |
| Avance de coupe | à réglage électrique par 2 vis à billes |
| Avance matière | par vis à billes |
| Serrage matière | hydraulique |
| Nettoyage du ruban | brosse chasse-copeaux auto-réglable, entraînée par moteur électrique |
