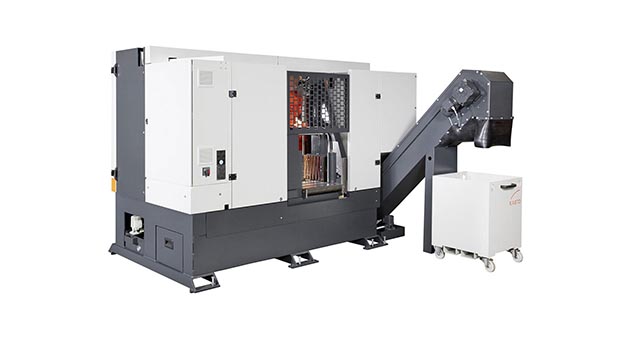

KASTOwin A 3.6
| Type de scie: | Scies à ruban |
|---|---|
| Sens de la coupe: | Coupe droite |
| Automatisation: | Automatique |
| Type de matériau: | Aciers de construction, Acier pour utilisation particulière, Aciers à outils |
| Largeur du matériau: | 360 mm |
| Hauteur du matériau: | 360 mm |
Scie à ruban automatique à haute performance pour le sciage en série de matière pleine, de tubes et de profilés dans des matières aussi bien faciles que difficiles à usiner. Des guidages linéaires modernes et précontraints de série (douilles à aiguilles avec deux cages de guidage graissées) garantissent une durée maximale d’utilisation.
La commande standard ProControl 9" offre une utilisation optimale de la machine.
Saisie facile, claire et guidée des ordres.
La machine s’arrête automatiquement lorsque le nombre de coupes demandé est réalisé. En cycle automatique, les temps morts sont réduits à un minimum et permettent d’obtenir la capacité de coupe maximale. Un entraînement précis par vis à billes de l’avance-barre assure un positionnement exact de la barre à la longueur de coupe.
Un réducteur à engrenage hélicoïdal avec moteur à variateur de fréquence, ainsi qu’avec contrôle de surcharge et contrôle de pression pour la tension du ruban et les deux étaux font partie de l’équipement standard pour des cycles de travail en coupe unitaire, en lots petits ou moyens et en grandes séries.
Une avance de coupe électromécanique avec servomoteur et vis à billes à réglage continu offre les meilleures conditions pour le sciage efficace, sensitif et traitant l’outil coupant avec ménagement.
Caractéristiques techniques
| Capacité de coupe 90° rond | 360 mm |
| Capacité de coupe 90° plat (l x h) | 360 x 360 mm |
| Plage de serrage | 0 – 360 mm |
| Longueur mini de coupe | 10 mm |
| Section mini admissible | 10 x 10 mm |
| Chute mini en cycle automatique (seulement possible pour des barres présentant une surface de bonne qualité géométrique) | 35 mm |
| Chute mini en coupe unitaire | 10 mm |
| Longueur | 1650 mm |
| Largeur | 2900 mm |
| Hauteur | 2030 mm |
| Hauteur du plan de travail | 700 mm |
| Poids | 3450 kg |
| Moteur scie à variateur de fréquence | 4 kW |
| Puissance raccordée totale | 6 kW |
| Longueur d’amenage simple | 500 mm |
| Longueur d’amenage multiple | 9999 mm |
| Table à rouleaux machine, longueur | 1100 mm |
| Rouleaux de transport robustes montés sur roulement à billes | 8 unités |
| Diamètre des rouleaux | 60 mm |
| Entraxes des rouleaux | 135 mm |
| Vitesse de coupe, en continu | 12 - 150 m/min |
| Dimensions du ruban | 6.096 x 34 x 1,1 mm |
| Sur demande | 6.096 x 41 x 1,3 mm |
| Avance de coupe | à réglage électrique par vis à billes |
| Avance matière | par vis à billes |
| Serrage matière | hydraulique |
| Nettoyage du ruban | brosse chasse-copeaux auto-réglable, entraînée par moteur électrique |
