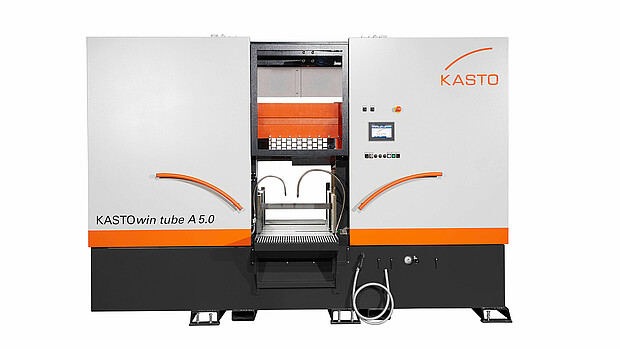

KASTOwin tube A 5.0
| Type de scie: | Scies à ruban |
|---|---|
| Sens de la coupe: | Coupe droite |
| Automatisation: | Automatique |
| Type de matériau: | Aciers de construction, Aciers inoxydables, Aciers à outils |
| Largeur du matériau: | 560 mm |
| Hauteur du matériau: | 520 mm |

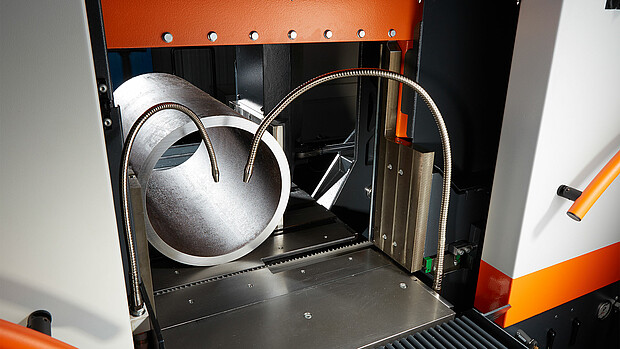

Cette machine à ruban automatique à haute performance est spécialement adaptée à l'usinage des tubes. Avec une avance de sciage retournée de 180°, cette machine entièrement automatique est particulièrement efficace tout en ménageant l'outil. Une avance de coupe électromécanique avec servomoteur et vis à billes à réglage continu, travaillant de bas en haut, offre les meilleures conditions pour le sciage efficace, sensitif et traitant l’outil coupant avec ménagement.
Des guidages linéaires modernes et précontraints de série (douilles à aiguilles avec deux cages de guidage graissées) garantissent une durée maximale d’utilisation.
La commande standard AdvancedControl offre une utilisation optimale de la machine.
Saisie des ordres facile et claire par wizard ordres. Un entraînement précis par vis à billes de l’avance-barre assure un positionnement exact de la barre à la longueur de coupe.
- Bâti machine - En construction mécano-soudée à forte nervuration
- Cartérisation complète de la machine selon les règlements CE les plus récents
- Unité de sciage (tête de sciage) - fonctionnement silencieux et un travail sans vibrations
- Guidages linéaires, chacun avec deux cages de guidage sur une glissière
- Guidage du ruban - Le guidage latéral est réalisé par plaquettes carbure de tungstène rectifiées, à précontrainte hydraulique
- Dispositif de rétraction de la matière
Téléchargements
Caractéristiques techniques
| Capacité de coupe 90° rond | 520 mm |
| Capacité de coupe 90° plat (l x h) | 560 x 520 mm |
| Plage de serrage | 0 – 560 mm |
| Longueur mini de coupe | 10 mm |
| Section mini admissible | 25 x 25 mm |
| Chute mini en cycle automatique (seulement possible pour des barres présentant une surface de bonne qualité géométrique) | 50 mm |
| Chute mini en coupe unitaire | 25 mm |
| Les longueurs des chutes peuvent varier lors du sciage en nappe ou en paquet. |
| Longueur | 1705 mm |
| Largeur | 3339 mm |
| Hauteur | 2277 mm |
| Hauteur du plan de travail | 700 mm |
| Poids | 3800 kg |
| Moteur scie à variateur de fréquence | 5,5 kW |
| Puissance raccordée totale | 8 kW |
| Longueur d’amenage simple | 500 mm |
| Longueur d’amenage multiple | 9999 mm |
| Table à rouleaux machine, longueur | 1100 mm |
| Rouleaux de transport robustes montés sur roulement à billes | 8 unités |
| Diamètre des rouleaux | 70 mm |
| Entraxes des rouleaux | 135 mm |
| Vitesse de coupe, en continu | 12 - 150 m/min |
| Dimensions du ruban | 7.067 x 54 x 1,6 mm |
| Dimensions du ruban Sur demande | 7.067 x 54 x 1,3 mm |
| Avance de coupe | à réglage électrique par vis à billes |
| Avance matière | par vis à billes |
| Serrage matière | hydraulique |
| Nettoyage du ruban | brosse chasse-copeaux auto-réglable, entraînée par moteur électrique |
