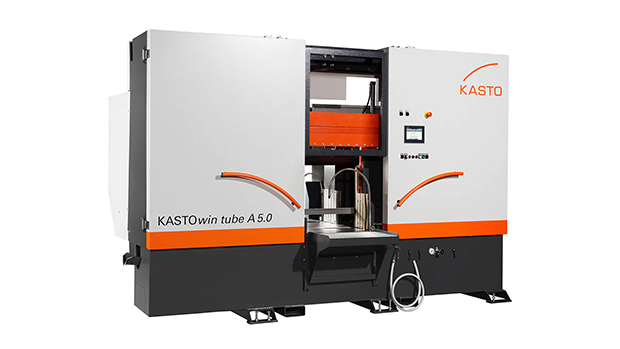

KASTOwin tube A 5.0
| Sägeart: | Bandsägen |
|---|---|
| Schnittrichtung: | Geradschnitt |
| Automatisierung: | Automatisch |
| Materialart: | Baustähle, Rostfreie Stähle, Werkzeugstähle |
| Materialbreite: | 560 mm |
| Materialhöhe: | 520 mm |
Der Hochleistungs-Bandsägeautomat ist speziell für die Bearbeitung von Rohren geeignet. Mit einem um 180 Grad gedrehten Sägevorschub arbeitet der Vollautomat besonders effizient und werkzeugschonend. Ein stufenlos einstellbarer, von unten nach oben arbeitender, elektromechanischer Sägevorschub mit Servomotor und Kugelrollspindel bietet beste Voraussetzungen für ein effizientes, feinfühliges und werkzeugschonendes Sägen.
Moderne, serienmäßig vorgespannte Linearführungen (Kugelumlaufeinheiten mit zwei fettgeschmierten Führungswagen) sorgen für eine maximale Gebrauchsdauer.
Die serienmäßige AdvancedControl-Steuerung bietet optimale Maschinenbedienung. Einfache und übersichtliche Auftragseingabe über Auftrags-Wizard. Der präzise Kugelrollspindelantrieb des Materialvorschubs ermöglicht exakte Materiallängenpositionierung.
- Maschinenständer - schwere verwindungssteife Schweißkonstruktion
- Maschinenvollverkleidung entsprechend den neuesten CE-Kriterien
- Sägeeinheit (Sägerahmen) - extrem hohe Laufruhe und vibrationsfreies Arbeiten
- Linearführungen mit je zwei Führungswagen auf einer Führungsschiene

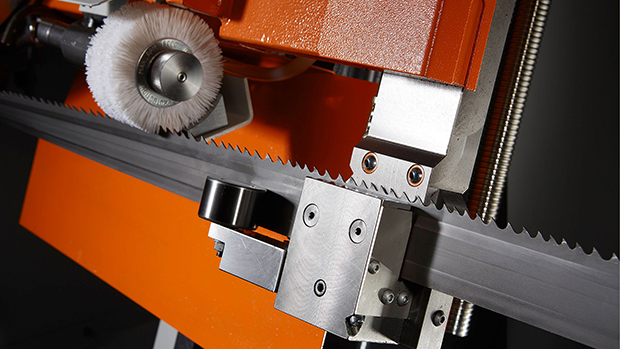

- Sägebandführung - Die Seitenführung erfolgt über hydraulisch vorgespannte Hartmetallgleitführungen
- Materialfreihubeinrichtung
Downloads
Technische Daten
| Schnittbereich 90° rund | 520 mm |
| Schnittbereich 90° flach (B x H) | 560 x 520 mm |
| Spannbereich | 0 – 560 mm |
| Kleinste Abschnittlänge | 10 mm |
| Kleinste zu sägende Abmessung | 25 x 25 mm |
| Kürzeste Reststücklänge im Automatikbetrieb (nur bei geometrisch einwandfreien Flächen möglich) | 50 mm |
| Kürzeste Reststücklänge im Einzelschnitt | 25 mm |
| Beim Sägen von Lagen und Bündeln können die Reststücklängen variieren |
| Länge | 1705 mm |
| Breite | 3339 mm |
| Höhe | 2277 mm |
| Materialauflagehöhe | 700 mm |
| Gewicht | 3800 kg |
| Sägemotor, frequenzgeregelt | 5,5 kW |
| Gesamt-Anschlusswert | 8 kW |
| Materialvorschublänge einfach | 500 mm |
| Mehrfachvorschub | 9999 mm |
| Maschinenrollenbahn, Länge | 1100 mm |
| Kugelgelagerte stabile Transportrollen | 8 Stück |
| Rollendurchmesser | 70 mm |
| Rollenachsabstände | 135 mm |
| Schnittgeschwindigkeit stufenlos | 12 - 150 m/min |
| Sägebandabmessung | 7.067 x 54 x 1,6 mm |
| wahlweise | 7.067 x 54 x 1,3 mm |
| Schnittvorschub | elektrisch regelbar über Kugelrollspindel |
| Materialvorschub | Kugelrollspindel |
| Materialspannung | hydraulisch |

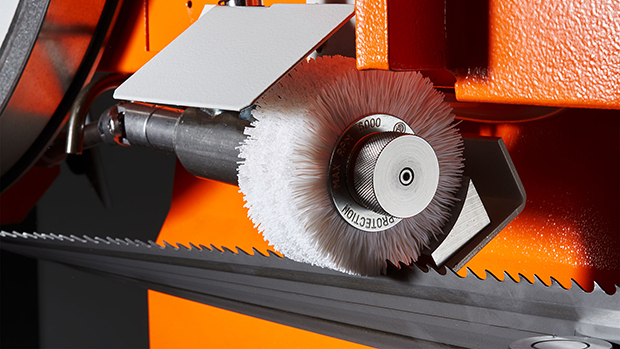

| Sägebandreinigung | selbstnachstellende Späneräumbürste,elektromotorisch angetrieben |
