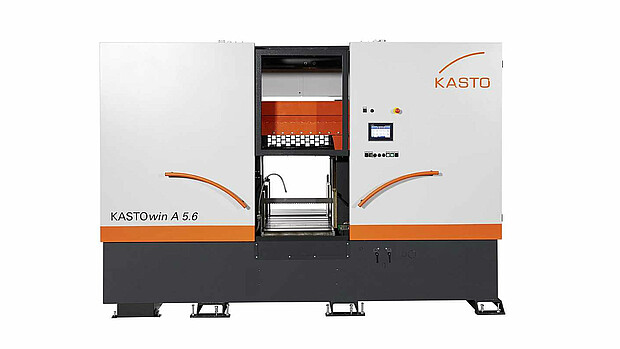

KASTOwin A 5.6
| Sägeart: | Bandsägen |
|---|---|
| Schnittrichtung: | Geradschnitt |
| Automatisierung: | Automatisch |
| Materialart: | Baustähle, Rostfreie Stähle, Werkzeugstähle |
| Materialbreite: | 560 mm |
| Materialhöhe: | 560 mm |
Die Bandsägevollautomaten aus der Baureihe KASTOwin wurden konsequent zum Serien- und Produktionssägen von Vollmaterialien, Rohren und Profilen konzipiert, in Deutschland konstruiert und werden in unseren Werken in Achern / Nordschwarzwald und Schalkau / Thüringen in modernster Taktfertigung produziert.
Die einfache Bedienung und das durchdachte Materialhandling reduzieren die Nebenzeiten und schaffen so die besten Voraussetzungen für höchste Wirtschaftlichkeit.
- Einsatzspezifische Anpassung durch modulare Systemgestaltung

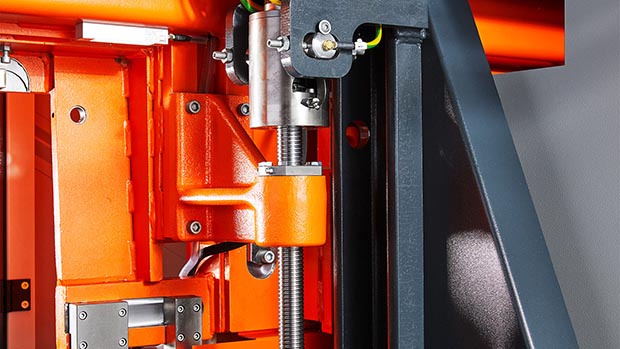

- Schnelle Bewegung durch Servoantriebe und Kugelrollspindeln für Materialvorschub und linear geführten Sägerahmen

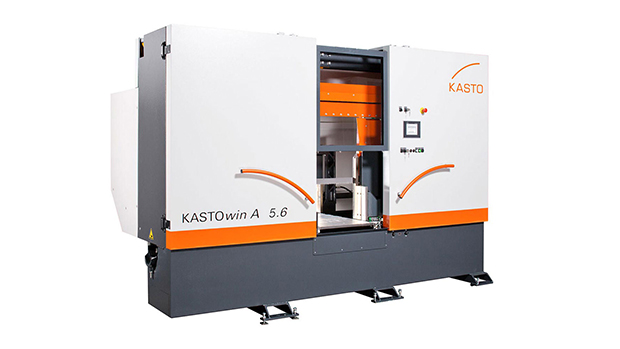

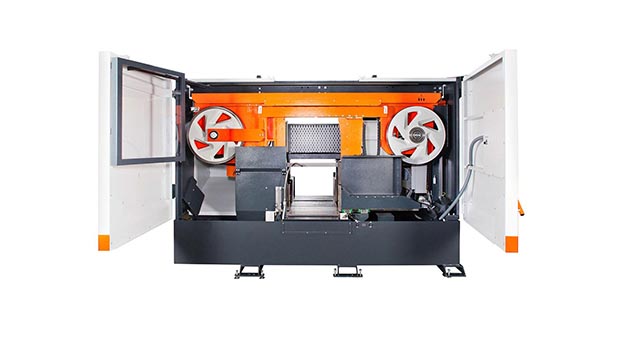

- Automatische Bandführungsarmverstellung
- Schnelle und einfache Programmierung über Farb-Touchscreen
- Intelligente Steuerung für hohe Standzeiten der Sägebänder mit AdvancedControl

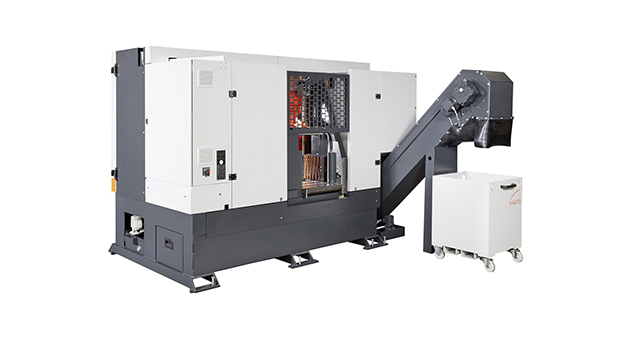

- Kettenmaßvorschub für kurze Serienabschnitte
Downloads
Technische Daten
| Schnittbereich 560 mm | 560 mm |
| Schnittbereich 560 x 560 mm | 560 x 560 mm |
| Spannbereich 0 – 560 mm | 0 – 560 mm |
| Kleinste Abschnittlänge 10 mm | 10 mm |
| Kleinste zu sägende Abmessung 25 x 25 mm | 25 x 25 mm |
| Kürzeste Reststücklänge im Automatikbetrieb (nur bei geometrisch einwandfreien Flächen möglich) 35 mm | 35 mm |
| Kürzeste Reststücklänge im Einzelschnitt 10 mm | 10 mm |
| Länge | 1650 mm |
| Breite | 3300 mm |
| Höhe | 2280 mm |
| Materialauflagehöhe | 700 mm |
| Gewicht | 3800 kg |
| Sägemotor, frequenzgeregelt | 5,5 kW |
| Gesamt-Anschlusswert | 8 kW |
| Materialvorschublänge einfach | 500 mm |
| Mehrfachvorschub | 9999 mm |
| Maschinenrollenbahn, Länge | 1100 mm |
| Kugelgelagerte stabile Transportrollen | 8 Stück |
| Rollendurchmesser | 70 mm |
| Rollenachsabstände | 135 mm |
| Schnittgeschwindigkeit stufenlos | 12 - 150 m/min |
| Sägebandabmessung | 7.067 x 54 x 1,6 mm |
| wahlweise | 7.067 x 54 x 1,3 mm |
| Schnittvorschub | elektrisch regelbar über Kugelrollspindel |
| Materialvorschub | Kugelrollspindel |
| Materialspannung | hydraulisch |
| Sägebandreinigung | selbstnachstellende Späneräumbürste, elektromotorisch angetrieben |
