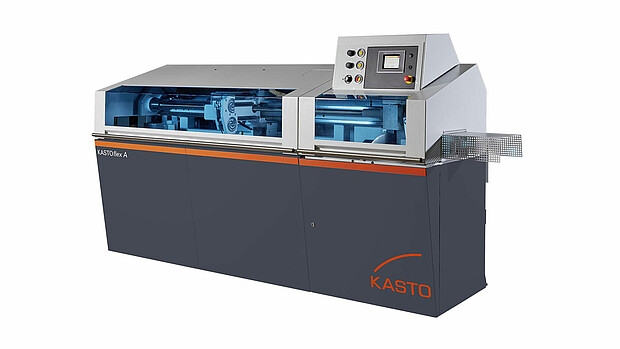

KASTOflex A
| Type de scie: | Scies circulaires |
|---|---|
| Sens de la coupe: | Coupe droite et coupe d'onglet |
| Automatisation: | Automatique |
| Type de matériau: | Aciers de construction, Aciers inoxydables |
| Largeur du matériau: | 200 mm |
| Hauteur du matériau: | 100 mm |
Scies universelles à lame circulaire pour les travaux en atelier et les grandes séries en production pour la coupe des profilés, des tubes et des pleins.
- La hauteur de travail ergonomique et le carénage s’ouvrant largement pour permettre une bonne accessibilité, assurent la facilité de travail lorsqu’on débite des coupes unitaires
- La sécurité est renforcée par le carénage intégral qui permet une bonne vue dans l’aire de sciage en mode automatique

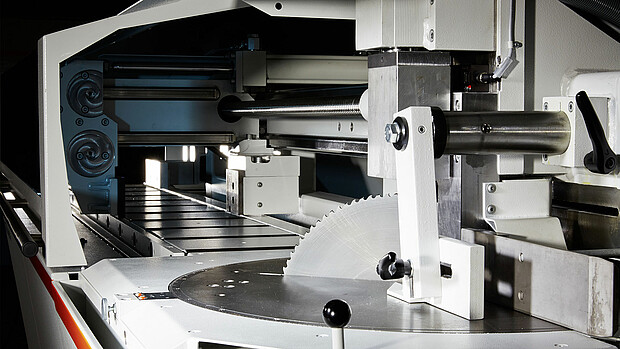

- Lorsque l’étau d’amenage retourne en position de reprise, les deux mors se rétractent pour éviter tout contact avec la matière

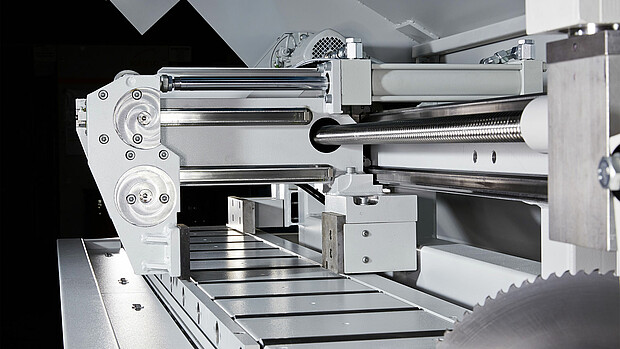

- L’amenage matière par vis à billes, à guidage linéaire, garantit des longueurs de coupes exactes
Téléchargements
Caractéristiques techniques
| Avec lame de 450 mm de diamètre | |
| Capacité de coupe 90° Rond | 150 mm |
| Capacité de coupe 90° Plat (l x h) | 200 x 100 mm |
| Capacité de coupe 90° Carré (l x h) | 140 x 140 mm |
| Capacité de coupe 45° Rond | 145 mm |
| Capacité de coupe 45° Plat (l x h) | 160 x 80 mm |
| Capacité de coupe 45° Carré (l x h) | 120 x 120 mm |
| Capacité de coupe 60° Rond | 115 mm |
| Capacité de coupe 60° Plat (l x h) | 120 x 60 mm |
| Capacité de coupe 60° Carré (l x h) | 100 x 100 mm |
| Hauteur de coupe mini pour du plat | 8 mm |
| Longueur de chute mini en cycle automatique à 90° | 35 mm |
| Longueur de chute mini en cycle automatique à 45° | 95 mm |
| Longueur | 3660 mm |
| Largeur | 1200 mm |
| Hauteur | 1900 mm |
| Hauteur du plan de travail | 1050 mm |
| Poids de la machine | 2500 kg |
| Puissance raccordée totale | 6/8 kW |
| Puissance de la pompe d’arrosage | 0,1 kW |
| Entraînement de la lame à commutation de polarité | 1,4/2,2 kW |
| Entraînement à variateur de fréquence (option) | 4 kW |
| Vitesse de coupe à commutation de polarité | 12/24 m/min |
| Vitesse de coupe en continu (option) | 10 – 60 m/min |
| Affichage direct jusqu’à | 9999 mm |
| Flèche maxi admissible | 12 mm/6 m |
| Longueur d’avance simple à 90° | 2030 mm |
| Longueur d’avance simple à 45° | 1970 mm |
| Plage vitesse d’avance de coupe | 10 – 520 mm/min |
| Retour rapide de la lame | 2000 mm/min |
| Vitesse d’avance de la matière | 0 – 20 m/min |
| Force de serrage maxi de l’étau avance-barre | 12500 N |
| Force de serrage maxi de l’étau vertical | 25000 N |
| Réduction de la force serrage (option) | |
| Diamètre de lame, flasque spécial en option | 350 mm |
| Fixation des lames suivant DIN 8576 | 40/4 x 11/63 mm |
| Diamètre de lame | 400, 450 mm |
| Fixation des lames suivant DIN 8576 avec bague entretoise | 50/4 x 14/80 mm |
