KASTOvariospeed C 15 - C 18
| Type de scie: | Scies circulaires |
|---|---|
| Sens de la coupe: | Coupe droite |
| Automatisation: | Automatique |
| Type de matériau: | Aciers de construction, Aciers inoxydables, Aciers à outils |
| Largeur du matériau: | 180 mm |
| Hauteur du matériau: | 140 mm |

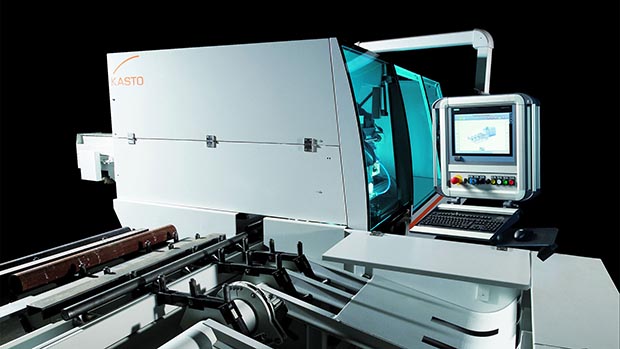

Machine à scier circulaire KASTO de production, entièrement automatique, à commande CNC, de construction lourde, conçue pour le sciage de barres pleines, de profilés, de tubes de toutes les qualités, y compris de matières difficilement usinables en mode HSS ou carbure.
Approprié pour le système de manutention robotisée KASTOsort - Plus d'informations
- Un bâti-machine lourd et des composantes performantes constituent la base de rendements de coupe élevés et d’une longue durée de vie des lames.

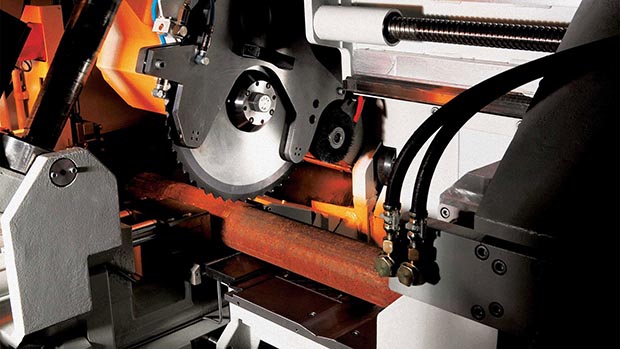

- Précision de coupe grâce au guidage optimal de la lame à l’entrée et en sortie de lame (système breveté).

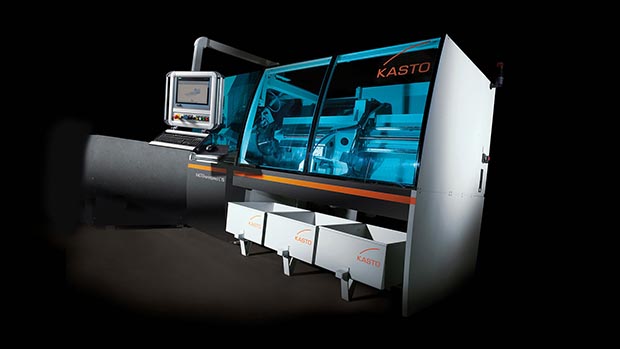

- Vis à billes précontrainte pour un minimum de temps morts, adaptation automatique de la course d’amenage à la section de la pièce et à sa forme, remontée rapide de la lame après la coupe.
- Table basculante pour le tri des pièces.

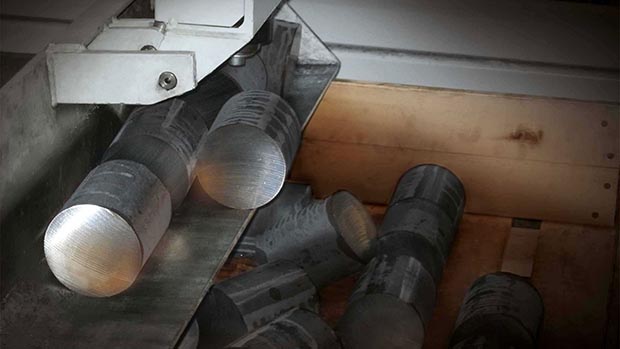

- Tri automatique des tronçons dans la zone de course de la pince d’amenage.
Téléchargements
Caractéristiques techniques
| Diamètre de la lame pour coupe mince carbure 360 mm | |
| Largeur de coupe | 2.7 mm |
| Option équipement pour sciage HSS : Diamètre de la lame HSS 370 mm | |
| Largeur de coupe | 3.5 mm |
| Capacité de coupe rond | 10 -105 mm |
| Capacité de coupe plat | 10x10-130x90 mm |
| Capacité de coupe carré | 10x10-90x90 mm |
| Diamètre de la lame pour coupe mince carbure HM 425 mm | |
| Largeur de coupe | 2.7 mm |
| Option équipement pour sciage HSS : Diamètre de la lame HSS 425 mm | |
| Largeur de coupe | 4 mm |
| Capacité de coupe rond | 10 - 140 mm |
| Capacité de coupe plat | 10x10-140x120 mm |
| Capacité de coupe carré | 10x10-125x125 mm |
| Diamètre de la lame pour coupe mince carbure HM 460 mm | |
| Largeur de coupe | 2.7 mm |
| Option équipement pour sciage HSS : Diamètre de la lame HSS 450 mm | |
| Largeur de coupe | 4 mm |
| Capacité de coupe rond | 10 - 152 mm |
| Capacité de coupe plat | 10x10-155x120 mm |
| Capacité de coupe carré | 10x10-135x135 mm |
| KASTOvariospeed C 18 | |
| Optionélargissement de la capacité de coupe diamètre 180 mm : Diamètre de la lame HSS 520 mm | |
| Diamètre du flasque de serrage | 3.2 mm |
| Capacité de coupe rond | 20 - 180 mm |
| Capacité de coupe plat | 20x20-180x140 mm |
| Capacité de coupe carré | 20x20-140x140 mm |
| Alésages de la lame | 50/4x14/80 mm |
| Diamètre du flasque de serrage | 128 mm |
| Longueur | 3500 mm |
| Largeur avec évacuateur de copeaux | 2990 mm |
| avec dispositif de protection | 4640 mm |
| Hauteur | 2370 mm |
| Hauteur avec filtre à air (option) | 2900 mm |
| Hauteur du plan de travail | 950 mm |
| Poids de la machine | 4000 kg |
| Puissance totale installée | 28 kW |
| Entraînement de la lame | 18,5/1.500 kW/min-1 |
| Pompe hydraulique | 4/1.500 kW/min-1 |
| Pompe à lubrifiant | 0.12 kW |
