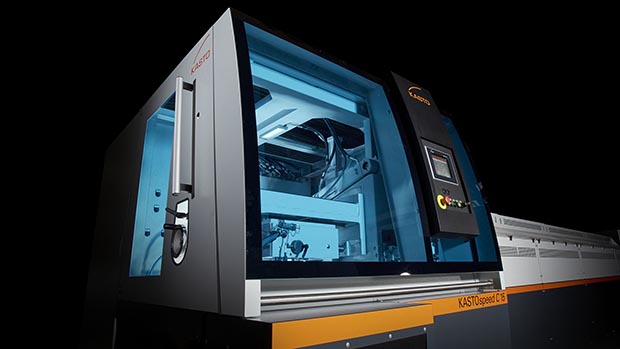

KASTOspeed C 15
| Type de scie: | Scies circulaires |
|---|---|
| Sens de la coupe: | Coupe droite |
| Automatisation: | Automatique |
| Type de matériau: | Aciers de construction, Aciers inoxydables, Aciers à outils |
| Largeur du matériau: | 155 mm |
| Hauteur du matériau: | 135 mm |
Les scies automatiques à lame circulaire de la gamme KASTOspeed C 15 savent répondre aux plus grandes exigences en matière de performances et de rentabilité lorsqu’il s’agit de débiter des aciers d’une résistance allant jusqu’à 1.400 N/mm, et même des aciers fortement alliés avec des lames carbure non-réaffûtables et des lames monobloc HSS.

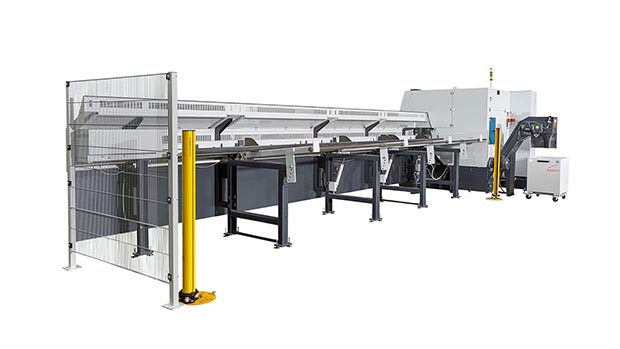

- Alimentation sûre de la machine en barres par plusieurs variantes de magasins.
- Séparation et chargement automatiques des barres sur le convoyeur.
- Dispositif automatique de coupe d'affranchissement avec mesurage de la chute en fin de barre, tri automatique des coupes d'affranchissement et des chutes.
- Commande programmable et pupitre opérateur.
Téléchargements
Caractéristiques techniques
| Longueur | 1700 mm |
| Largeur | 2500 mm |
| Hauteur | 2050 mm |
| Plan de travail | 1100 mm |
| Poids total | 3000 kg |
| Puissance raccordée totale | 25 kW |
| Puissance entraînement de la lame | 18,5 kW |
| Puissance pompe hydraulique | 3,7/4,7 kW |
| Vitesse de coupe, réglable en continu, diamètre de la lame à coupe mince carbure 360 mm | 21 - 145 m/min |
| Vitesse de coupe, réglable en continu, diamètre de la lame à coupe mince carbure 425 mm | 24 - 165 m/min |
| Vitesse de coupe, réglable en continu, diamètre de la lame à coupe mince carbure 460 mm | 26 - 180 m/min |
| Avance de la lame, hydraulique réglable en continu | 50 - 2.000 mm/min |
| Retour rapide | 10000 mm/min |
| Serrage de la pièce | |
| Force de serrage, en amont vertical et horizontal | 20000 N |
| Longueur de la chute mini | 70 mm |
| Alimentation en matière | |
| Pour longueurs de barres | 2.000 – 6.200 mm |
| Vitesse d’amenage de la barre, réglable en continu | 15 – 50 m/min |
| Retour rapide du chariot d’amenage | 120 m/min |
| Gesamt-Anschlusswert | 25 kW |
| Antriebsleistung Sägeblatt | 18,5 kW |
| Antriebsleistung Hydraulik | 3,7/4,7 kW |
| Schnittgeschwindigkeit, stufenlos einstellbar | 20 - 145, 24 - 165, 26 - 180 m/min |
| Sägevorschub, hydraulisch, stufenlos einstellbar | 50 - 2.000 mm/min |
| Eilrücklauf | 10000 mm/min |
| Werkstückspannung | |
| zufuhrseitig, vertikal und horizontal | |
| Spannkraft jeweils | 20000 N |
| min. Reststücklänge | 70 mm |
| Materialzuführung | |
| für Stangenlängen | 2.000 – 6.200 mm |
| Stangennachschub stufenlos einstellbar | 15 – 50 m/min |
| Nachschubwagen-Eilrücklauf | 120 m/min |
