KASTOspeed C 9
| Type de scie: | Scies circulaires |
|---|---|
| Sens de la coupe: | Coupe droite |
| Automatisation: | Automatique |
| Type de matériau: | Aciers de construction, Aciers inoxydables, Aciers à outils |
| Largeur du matériau: | 80 mm |
| Hauteur du matériau: | 85 mm |
Lorsqu’il s’agit de couper des tronçons allant jusqu’à 90 mm de section dans l’acier ou les métaux non-ferreux, la KASTOspeed C 9 sait réaliser de grandes séries en fonctionnement continu.
- Un débit rapide et précis dans les grandes séries

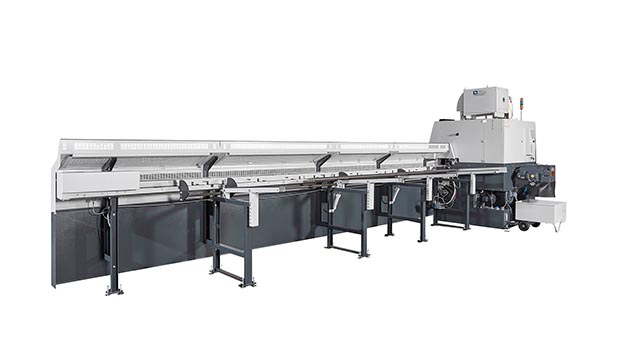

- Alimentation sûre de la machine en barres par plusieurs variantes de magasins.

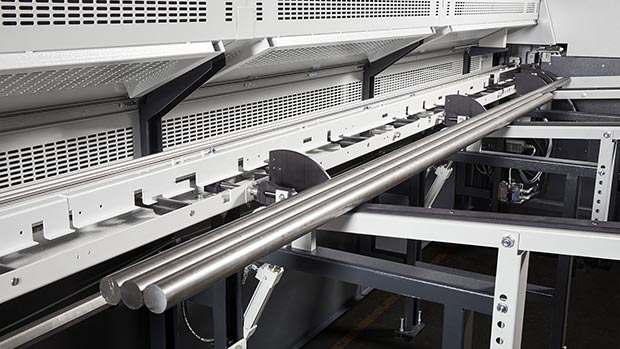

- Séparation et chargement automatiques des barres sur le convoyeur.

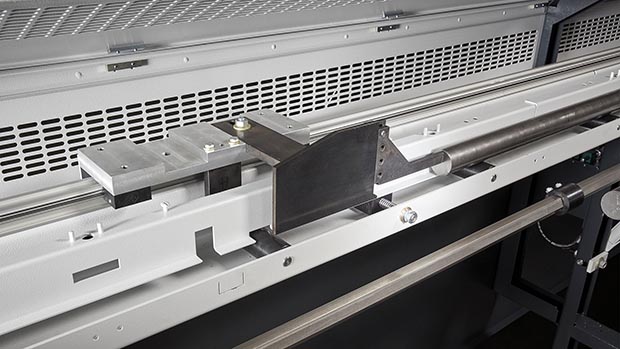

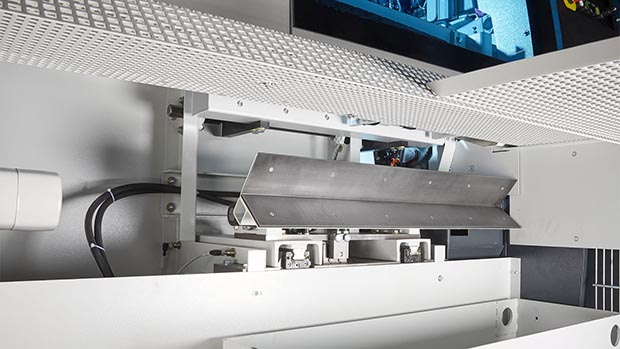

- Dispositif automatique de coupe d'affranchissement avec mesurage de la chute en fin de barre, tri automatique des coupes d'affranchissement et des chutes.

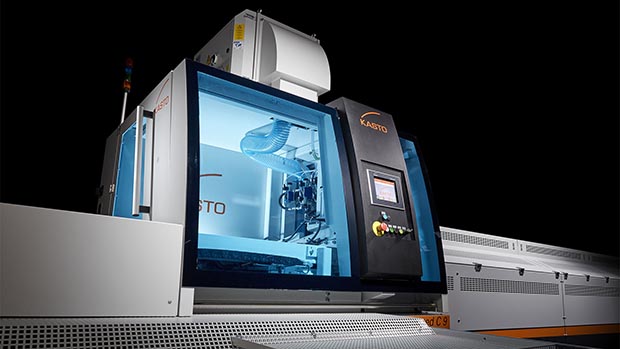

- Commande programmable et pupitre opérateur.
Téléchargements
Caractéristiques techniques

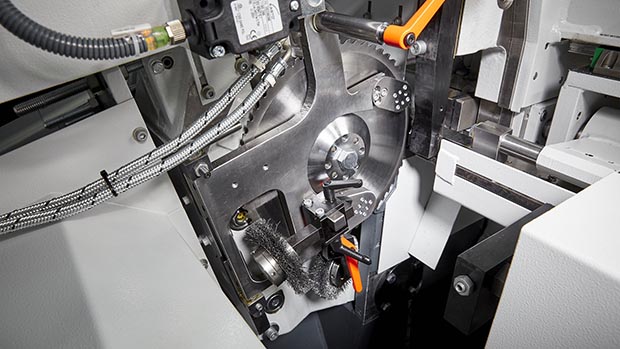

| Diamètre de la lame 250 mm | |
| Alésages de la lame | 32/4 x 9/50 mm |
| Diamètre du flasque de serrage | 110 mm |
| Capacité de coupe rond, pleins | 15 – 50 mm |
| Capacité de coupe carré, pleins | 15 – 45 mm |
| Capacité de coupe rectangulaire Pleins de | 15 x 15 mm |
| Capacité de coupe rectangulaire Pleins à | 45 x 45 mm |
| Diamètre de la lame 285 mm | |
| Alésages de la lame | 32/4 x 9/50 mm |
| Diamètre du flasque de serrage | 110 mm |
| Capacité de coupe rond, pleins | 45 – 70 mm |
| Capacité de coupe carré, pleins | 15 – 65 mm |
| Capacité de coupe rectangulaire Pleins de | 50 x 10 mm |
| Capacité de coupe rectangulaire Pleins à | 65 x 65 mm |
| Diamètre de la lame 315 mm | |
| Alésages de la lame | 32/4 x 9/50 mm |
| Diamètre du flasque de serrage | 110 mm |
| Capacité de coupe rond, pleins | 65 – 90 mm |
| Capacité de coupe carré, pleins | 15 – 80 mm |
| Capacité de coupe rectangulaire Pleins de | 60 x 10 mm |
| Capacité de coupe rectangulaire Pleins à | 85 x 80 mm |
| Longueur | 1600 mm |
| Largeur | 1950 mm |
| Hauteur | 2150 mm |
| Plan de travail | 1100 mm |
| Poids total | 2600 kg |
| Puissance entraînement de la lame | 7,5 kW |
| Puissance pompe hydraulique | 2,6/3,2 kW |
| Vitesse de coupe, réglable en continu, diamètre de la lame 250 mm | 16 - 178 m/min |
| Vitesse de coupe, réglable en continu, diamètre de la lame 285 mm | 18 - 203 m/min |
| Vitesse de coupe, réglable en continu, diamètre de la lame 315 mm | 20 - 225 m/min |
| Avance de la lame, réglable en continu | 25 – 2.000 mm/min |
| Retour rapide | 8500 mm/min |
| Serrage de la pièce | |
| Force de serrage, réglable en continu | 2.000 – 10.000 N |
| Amenage de la barre | |
| Vitesse d’amenage | 5 – 50 m/min |
| Retour rapide du chariot d’amenage | 150 m/min |
