KASTOmaxcut AM 8x22
| Sägeart: | Bandsägen |
|---|---|
| Schnittrichtung: | Geradschnitt |
| Automatisierung: | Automatisch |
| Materialart: | NE-Metalle und Kunststoffen |
| Materialbreite: | 2200 mm |
| Materialhöhe: | 850 mm |

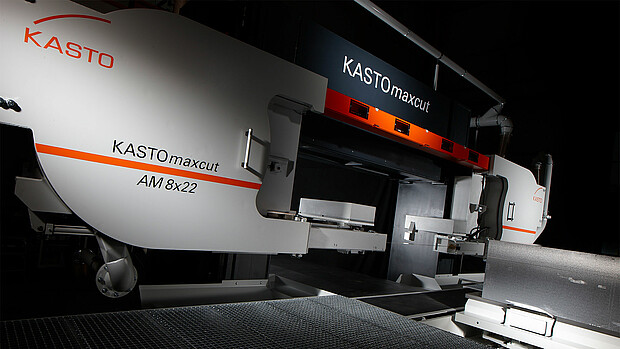

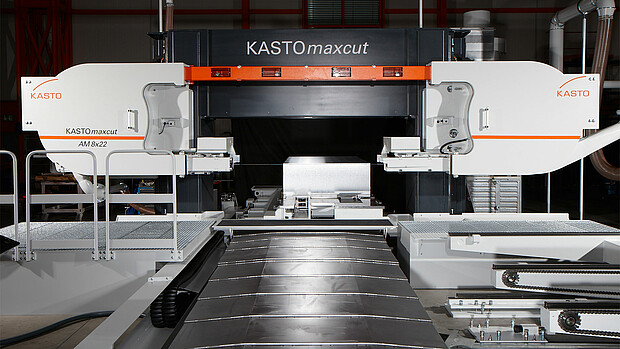

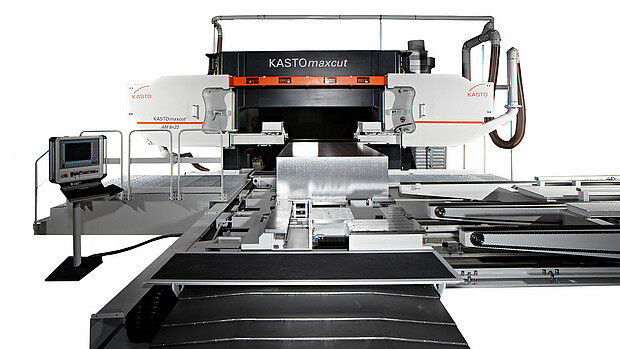

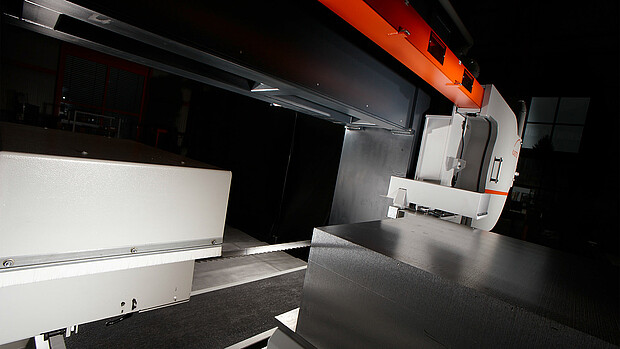

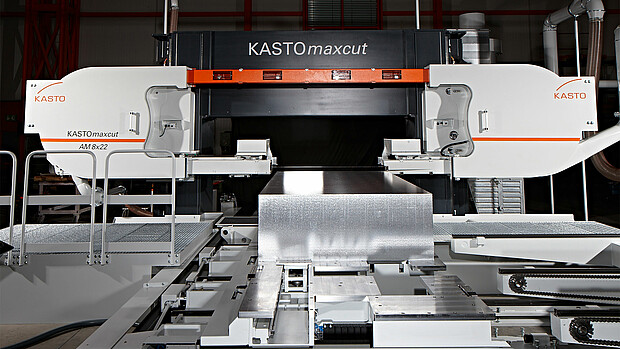

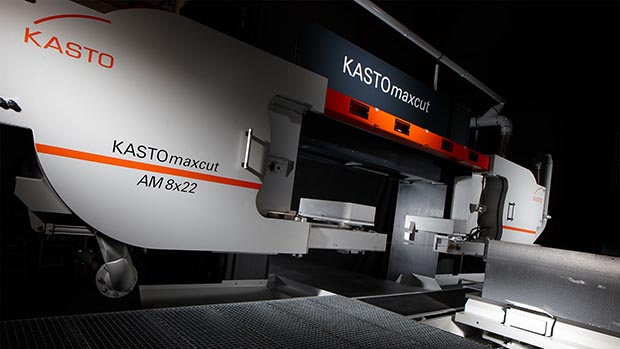

Hochleistungsbandsägemaschine in Portalbauform für die Bearbeitung von Blöcken zu Platten.

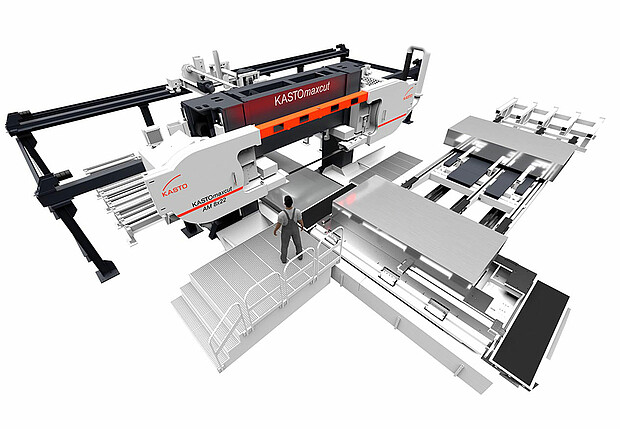

KASTOmaxcut AM ist die ideale Sägemaschine für die wirtschaftliche und vollautomatische Bearbeitung von Aluminiumplatten mit einer Dicke von min. 6–200 mm. Je nach Maschinenausführung können Aluminiumblöcke mit einer Abmessung von max. 2.200 x 850 mm und Blocklängen bis 4.100 mm bearbeitet werden. Besonders feingewuchtete Antriebselemente und die speziell entwickelten Bandführungen ermöglichen sehr hohe Schnittgeschwindigkeiten und Schnittleistungen, bei gleichzeitig standzeitoptimiertem, werkzeugschonendem und ruhigem Sägeprozess. Eine optimierte Umhausung der Bandlaufräder ermöglicht einen optimalen Späneflug zum Übergabepunkt an eine Absauganlage. Auf Wunsch ist eine vollautomatische Blockzuführung und Plattenentsorgung lieferbar.
Downloads
Technische Daten
| Schnittbereich flach (H x B) | 830 x 2.200 mm |
| Spannbereich waagrecht | 1.200 -2.200 mm |
| Plattendicke (Abschnitt) | 6 - 200 mm |
| Minimale End- bzw. Rest-Plattendicke bei kantigen Blöcken | 20 mm |
| Minimale End- bzw. Rest-Plattendicke bei rundkantigen Blöcken | 55 mm |
| Min. Blockhöhe | 20 mm |
| Max. Blockhöhe | 830 mm |
| Min. Blocklänge | 2200 mm |
| Max. Blocklänge | 4050 mm |
| Max. Blockgewicht | 19000 kg |
| Länge | 13450 mm |
| Breite | 9000 mm |
| Höhe, Oberteil oben | 3670 mm |
| Materialauflagehöhe | 900 mm |
| Gewicht Säge-Teil | 28 t |
| Gewicht Maschinentisch | 20 t |
| Größe des Tisches L x B (verfahrbar) | 4.100 x 2.400 mm |
| Verfahrweg nutzbar | 4100 mm |
| Tisch-Vorschubgeschwindigkeit | 100 – 600 mm/min |
| Tragkraft | 19 t |
| Gesamt-Antriebsleistung | 107 kW |
| Sägemotor | 75 kW |
| Schnittgeschwindigkeit stufenlos regelbar bei 50 und 60 Hz | 400 – 4.000 m/min |
| Sägebandabmessung | 17.018 x 80 x 1,1 mm |
| oder | 17.018 x 80 x 1,3 mm |
| oder | 17.018 x 80 x 1,6 mm |
| Schnittvorschub über Kugelrollspindel | stufenlos regelbar 100 – 600 mm(min) |
| Sägebandführung (Laufrollen gehärtet) | auswechselbar |
| Sägebandspannung | hydraulisch |
Sägebandspanndruck entsprechend der der Sägebanddicke über die Steuerung automatisch einstellbar und über Druckwächter überwacht.
